設計方案
有機廢氣是存在于多種行業的重要污染物，治理方法有：冷凝法、直接燃燒法、催化燃燒法、活性炭吸附法、吸收液吸收法，我公司在有關設計單位的指導下，研制并生產的活性炭吸附裝置，凈化效率高（95%以上），易再生，設備占地面積小，耐腐蝕，便于維修，附屬設備小，無二次污染，特別適用于較高濃度的廢氣凈化處理。本工程采用的是活性碳吸附法加液體吸收法.
活性炭吸附裝置是利用高效吸附材料吸附能力強，吸附、脫附速率快的優點來凈化有機廢氣的。塔體外部的廢氣經導流罩均勻配風后送入塔內，入塔的氣流經過塔內部填料吸附床層后，氣流中的有害化學成分被吸附劑吸附，干凈的空氣由出風口排出，塔內產生冷凝水由集液箱和排液管排出塔外。
 該工藝技術特點：
² 系統液氣比大吸收效率高。
² 系統無廢水的排放，不產生二次污染。
² 系統不易結垢堵塞，系統運行穩定可靠。
² 塔內雙Ph值運行，接近零排放。
² 吸收塔下段為吸收段,上段為洗滌段.
² 風機控制系統采用變頻控制,節能環保.
² 吸收塔內設置除沫器,和升汽裝置.

活性炭塔和吸收塔等廢氣處理裝置所有部件能夠承受最大入口氣流及最高進口粉塵的沖擊。
吸收塔選用的材料適合工藝過程的特性，并且能承受工藝固體懸浮物的磨損，所有部件包括塔體和內部結構設計考慮磨蝕余度。

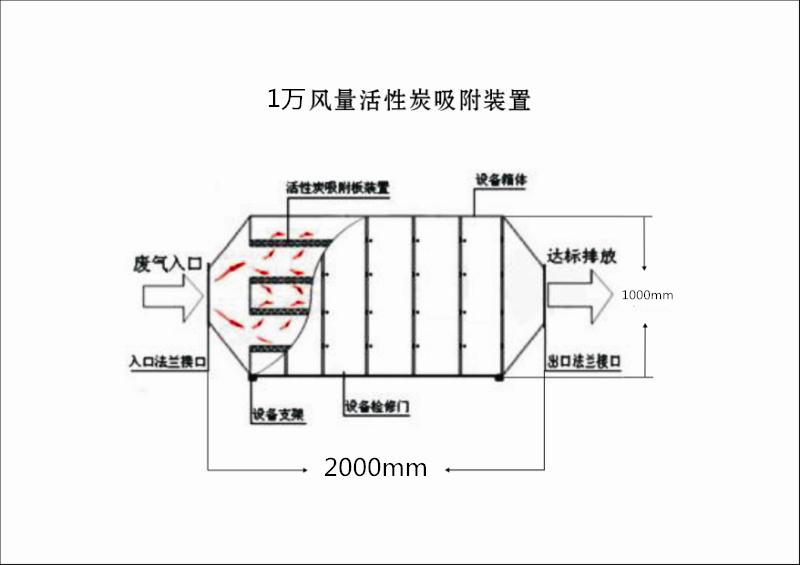

基礎圖（如圖）


設備優點
　　可以同時凈化多種混合酸氣；
　　凈化效率高，克服堿液吸收對氮氧化物凈化效率低的缺點；
　　運行穩定，吸附劑的更換方便；
　　設備形式可設計性高，可適應不同場地需求；
　　使用安全，無二次污染；
　　不需用水，無水循環系統，免維護，運行成本低。

施工方案
吸附塔采用分塊制作,組裝成型.
安裝吸附塔時先將塔體固定在基礎上再加上面風管段在現場連接好后在進行組裝。各個法蘭對安裝時要先把法蘭段面打磨干凈無油污雜物后抹上密封膠，粘住密封膠墊，再穿羅栓連接。以保證其氣密性，管道糊口對按安裝。先安裝好吸附塔后,再裝填活性炭吸附劑,活性炭吸附劑裝填時一定要厚度均勻.
配方依據現場環境并結合本方案合理選用開始應進試驗或施工，待符合規范要求后，再進行正式施工。
